CS系列（方型）蜗轮丝杠升降机A型

形式、规格的表示

1、机体规格分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。

2、传动比

N 型——普通速比；

L 型——慢速速比。

3、结构形式

A 型——丝杠作轴向移动；

B 型——丝杠作旋转运动，螺母作轴向移动。

4、丝杠接头类型

A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；

B型结构形式的丝杠头部分为：1型（圆柱），2型（螺纹）共二种。

5、附加要求（可选）

A型结构形式的附加要求有：带防转装置（P）、带防护罩（S）、滚珠丝杠型（B）共三种；

B型结构形式的附加要求有：带防护罩（S）、滚珠丝杠型（B）共二种。

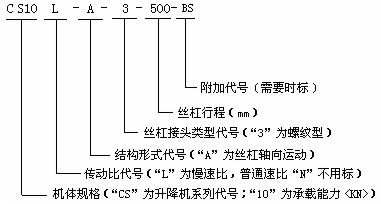

6、表示方法

注：最后不加标“B”，默认用Tr丝杠（梯形丝杠）。

技术参数、联接尺寸及相关说明

主要性能参数表

型号 CS	单位	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
最大提升力	KN	2.5	5	10	25	50	150	250	350	500
最大拉负荷	KN	2.5	5	10	25	50	150	250	350	500
梯形丝杠规格①		14×4	18×4	20×4	30×6	40×7	60×9	80×10	100×10	120×14
普通速比		4:1	4:1	4:1	6:1	7:1	9:1	10:1	10:1	14:1
普通速比时每转提升量	mm/r	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0	1.0
慢速速比		16:1	16:1	16:1	24:1	28:1	36:1	40:1	40:1	56:1
慢速速比时每转提升量	mm/r	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
环境温度20℃，负荷比20%/hr时的最大驱动能力②	KW	0.18	0.3	0.5	1.2	2.3	5.1	10	15	22
环境温度20℃，负荷比10%/hr时的最大驱动能力②	KW	0.25	0.42	0.7	1.7	3.2	7.1	14	21	30
普通速比时的总效率	%	34	30	28	27	25	19	19	15	15
慢速速比时的总效率	%	24	23	21	19	18	14	14	11	11
丝杠额定效率	%	49	42.5	40	40	36.5	32.5	29	24	28
环境温度20℃,负荷比10%/hr时的转矩,性能,转速关系		参见提升力和提升速度表“表二”
提升力最大时的丝杠转矩	Nm	3.2	7.5	16	60	153	437	1390	2312	4100
驱动轴最大许用转矩	Nm	1.5	3.4	7.1	18	38	93	240	340	570
压负载时丝杠最大许用长度	mm	参见丝杠长度与极限负荷关系图表“表三”
机箱材料		AL-Leg			GG			GGG
不带丝杠和保护管时的重量	Kg	0.6	1.2	2.1	6	17	32	57	85	160
每100mm提升量丝杠重量	Kg	0.1	0.35	0.45	0.7	1.2	2	4.2	6.6	10.3
传动时所需润滑剂量	Kg	0.03	0.08	0.14	0.24	0.8	1.1	2.0	2.7	3.2
普通速比A型质量惯性矩③	Kgcm²	0.070	0.122	0.160	0.780	1.917	3.412	16.04	49.12	96.27
普通速比B型质量惯性矩③	Kgcm²	0.069	0.126	0.165	0.794	1.952	3.741	17.58	52.45	103.39
慢速速比A型质量惯性矩③	Kgcm²	0.045	0.088	0.115	0.558	1.371	2.628	12.35	37.05	72.62
慢速速比B型质量惯性矩③	Kgcm²	0.050	0.091	0.119	0.552	1.381	2.647	12.44	37.37	73.15

① 也可用滚珠丝杠，规格参见滚珠丝杠规格表；
② A型、梯形丝杠时的最大许用值；
当使用B型或滚珠丝杠时许用值可能更高。
③ 指100mm丝杠长度的情况下。

滚珠丝杠规格表

A型结构的标准尺寸和承载能力如下表，其他螺距及其承载能力的数据根据需要提供。如需其他螺距和承载能力的丝杠可以选用B型结构。

升降机规格	滚珠丝杠规格	动载荷（KN）	静载荷（KN）
CS2.5
CS5	16×5	7	12.7
CS10	20×5	8	17
CS25	25×5	9.5	22.7
CS50	40×5 40×10	19 30	63.5 70
CS150	50×10	55	153
CS250	80×10	69	260
CS350
CS500

滚珠丝杠副效率：η=90%

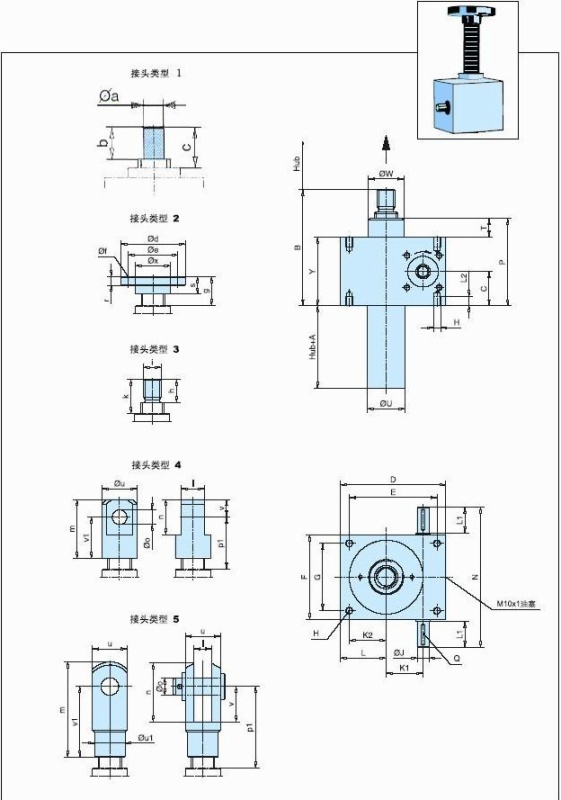

联接尺寸表

A型结构

型号CS	CS2.5	CS5	CS10	CS25	CS50	CS150	CS250	CS350	CS500
丝杠	Tr14×4	Tr18×4	Tr20×4	Tr30×6	Tr40×7	Tr60×9	Tr80×10	Tr100×10	Tr120×14
A	20	20	30	30	45	55	55	65	90
B	77	97（110）	120（124）	132	182	255	275	360	466
C	25	31	37.5	41	58.5	80	82.5	110	133
D	60	80	100	130	180	200	240	290	360
E	48	60	78	106	150	166	190	230	290
F	50	72	85	105	145	165	220	250	300
G	38	52	63	81	115	131	170	190	230
H	M6	M8	M8	M10	M12	M20	M30	M36	M42
ΦJk6	9	10	14	16	20	25	30	35	48
K1	20	25	32	45	63	71	80	100	135
K2	16	21	29	42	63	66	75	95	115
L	22	31	40	54	78	83	100	125	150
L1	20	22.5	25.5	43	45	65	65	63	97.5
L2	12	13	15	15	16	30	45	54	80
N	92	120	140	195	240	300	355	380	500
P	62	74（87）	93（97）	105	149	200	205	270	326
Q	3×3×14	3×3×18	5×5×20	5×5×36	6×6×36	8×7×56	8×7×56	10×8×56	14×9×90
T	12	12（25）	18（22）	23	32	40	40	50	60
ΦU	28	32	40	50	65	90	125	150	180
ΦW	26	30（48）	38.7（57）	46	60	85	120	145	170
Y	50	62	75	82	117	160	165	220	266

丝杠接头类型1（默认形式）
Φak6	8	12	14	20	30	36	64	72	100
b	12	19	20	22	29	48	58	78	118
c	15	23	27	27	33	55	70	90	140

丝杠接头类型2
Φd	50	65	80	90	110	150	220	260	310
Φe	40	48	60	67	85	117	170	205	240
Φf	4×Φ7	4×Φ9	4×Φ11	4×Φ11	4×Φ13	4×Φ17	4×Φ25	4×Φ32	4×Φ38
g	19	24	28	28	34	57	72	92	142
s	16	20	21	23	30	50	60	80	120
r	6	7	8	10	15	20	30	40	40
Φx	26	30	40	46	60	85	120	145	170

丝杠接头类型3
h	12	19	20	22	29	48	58	78	118
i	M8	M12	M14	M20	M30	M36	M64×3	M72×3	M100×3
k	15	23	27	27	33	55	70	90	140

丝杠接头类型4
l h10	12	15	20	30	35	40	80	110	120
m	40	55	63	78	100	130	155	220	330
n	20	30	36	45	60	66	110	170	230
Φo H8	8	10	12	16	20	22	60	80	90
p1	33	44	52	58	74	104	117	147	222
Φu	25	30	40	45	60	85	120	160	170
v	10	15	18	25	30	33	50	85	130
v1	30	40	45	53	70	97	105	135	200

丝杠接头类型5
l H10	8	12	14	20	30	36	——	——	——
m	42	61	72	105	160	188	——	——	——
n	26	37	44	65	100	116	——	——	——
Φo H8	8	12	14	20	30	35	——	——	——
p1	35	52	63.5	85	124	151	——	——	——
u	16	24	27	40	60	70	——	——	——
Φu1	14	20	24.5	34	52	60	——	——	——
v	16	24	28	40	60	72	——	——	——
v1	32	48	56	80	120	144	——	——	——

注：“（）”中的数字仅对滚珠丝杠型适用。
